墙板机械设备

陶粒混凝土内墙板生产线-M07

人气:79 发表时间:2020-07-09

玛纳陶粒混凝土墙板生产线是在成组立模成型工艺基础上,经原始技术创新研制出的新型陶粒混凝土墙板生产设备。该线具有成型精度高、技术成熟稳定、自动化程度高节省人工等优点,单线年产能50万平方米/年,需人工6-10人。

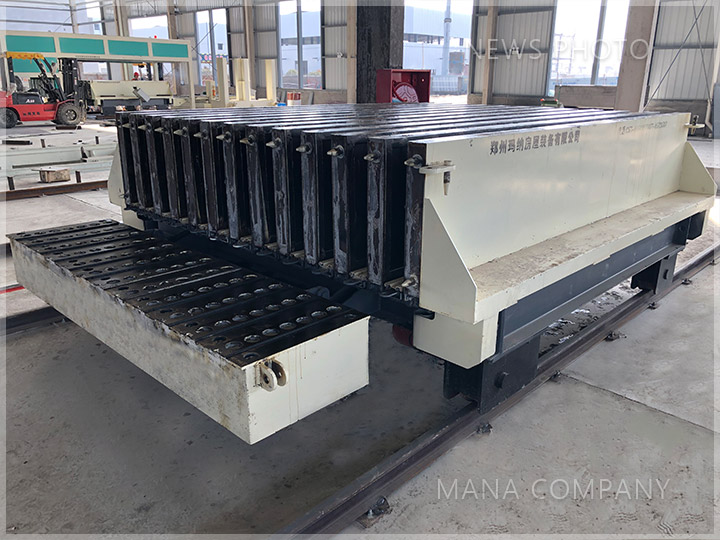

M07型成组立模生产线

M07型成组立模生产线

M07型成组立模生产线

大空心率方孔板

公司研发的 “玛纳成组立模轻质墙板成型设备M系列产品”有21项核心技术获实用新型专利,M成组立模系列墙板成型机属机械化模腔成型,成度精度高工艺稳定性好,具有广泛的适用范围,可根据各地资源采用不同材料,生产出多种结构,多种功能,多种用途的新型墙板,并优于现行的标准,是符合墙改政策的新型墙材制造装备。

针对“十五科技支撑计划”的具体课题,节能保温成为墙改的重要部分,结合人力资源成本的不断提高,原材料价格的上涨,公司研制开发具有自主知识产权的M07系列墙板成套生产线,该生产线具有“规模大、产能高、自动化程度高”等诸多特点。

“多功能机械成组立模复合墙板生产线工艺技术装备”项目是国经贸《国家技术创新重点专项计划》中“新型墙体材料生产工艺技术及装备的开发与应用”专项内容之一,项目编号:14-03。

该项目共完成了两种类型的机械成组立模生产技术装备,即M04机械成组立模墙板生产技术装备和M06机械成组立模墙板生产技术装备。项目共获得18项实用新型专利,具有完全独立的自主知识产权。

用于生产“大孔洞率普通混凝土钢丝网轻型条板”及“纤维水泥板夹芯复合板”,无轻骨料,方形空洞,机械抽芯,震动落料成型,自动电加热,模板液压开合,端模液压开合,板长自动调整,上榫槽自动压合搓抹成型。M07系列年生产能力24万m2,M05系列年生产能力18m2。

成型墙板:

  • 1、大空心率方孔板

  • 2、陶粒混凝土墙板

  • 3、高品质隔墙板

墙板性能:

目前轻质墙板采用传统技术路线大多是在材料中加入轻骨料,以求其“轻”,但由次也造成墙板强度低,干缩值大,耐久性差等不良后果。

高品质玛纳轻板采用的技术线路则是改变截面构造形式、用普通混凝土材料生产的方式求其“轻”,同时保持了高品质,其优势为:

  • 强度高: 90MM厚度高品质玛纳轻板的抗折力大于6000N,而一般90MM厚度的轻质墙板的抗折力在1400----3000N之间。

  • 干缩值减少:90MM厚度高品质玛纳轻板的干缩值仅为0.29MM/M,而一般轻质墙板的干缩值在0.40----0.80MM/M左右。

  • 材质耐久可靠:以经受百年历史考验的普通混凝土为基体材料,完全排除了加入轻骨料所带来的诸多不利因素,大大降低墙板的吸水率,显著减弱由于气候变化所引起墙板的频繁湿涨干缩,保证墙板质量的稳定性和耐久性。

  • 材料成本低:截面空心率为55%,与圆形孔(空心率34%)截面相比,可节省材料用量32%,降低墙板材料成本。

  • 二次功能复合:根据需要在孔洞中填充吸音材料或绝热材料,进一步提高墙板的隔声性能或保温性能,90MM厚度墙板填充吸音材料后隔声达到42.5dB。

  • 外观尺寸准确:机械成组立模生产,外观质量优良、规格尺寸准确,安装完成即可直接进行装饰装修。

  • 墙板用途广泛:由于采用塑性混凝土振动浇注成型,墙板密实性、抗渗性、护筋性好,且可采用钢丝网,钢筋网,钢筋网架等多种陪筋方式,固适用范围宽,内外墙均可应用。

墙板特点:

  • 1. 用成组立模工艺生产,墙板平整度好、尺寸准确度高;

  • 2. 机械抽芯,非圆形孔结构型式,墙板空心率大于50%,用普通混凝土生产,真正达到耐久、轻质、高强、低收缩;

  • 3. 榫槽机械成型,更加平整和规范;

  • 4. 钢筋网(架)作增强材料,抗弯承载能力强。

技术水平:

  • 1、通过经贸委组织的新产品新技术鉴定验收,证书号鉴字[2001]088号 。

  • 2、获得实用新型专利。

装备特点:

  • 1、 自动化控制、动作可靠、装备技术成熟稳定可靠

  • 2、 可与多种材料进行复合,满足多种需要

  • 3、 主题成型部分自动开合、自动调长、自动控稳加热、抽芯机行走、自动定位、芯管差动抽拔、摇摆震动、整体联动和分组动作控制、自动压合搓抹成型等多项创新型技术

  • 4、 实现机械化制造非圆形孔洞和双排孔洞以及差填式复合墙板的功能

  • 5、 通过改变截面孔洞形式提高墙板空心率(空心率50%-68%),并使板的性能指标优于现行标准指标

  • 6、 工艺稳定性好,大大消除了工人操作过程中的随机性

  • 7、 成组立模法生产,震动落料成型,采用机组流水工艺,墙板平整度好、尺寸准确度高

  • 8、 采用采用独特的搅拌工艺及成型工艺,提高墙板强度性能,降低墙板收缩值

  • 9、 结构刚度大,成型精度高、厚度准确、平整度好

  • 10、自动温控,自身电加热或自身蒸气加热,特殊养护装置(可选)自养护,养护脱模周期短,提升产能,不需另建养护窑,成本低,

  • 11、工艺先进,先注料,后穿管;可降低水灰比,提高强度;无需另增外加剂;降低成本,减少动,避免离析及非匀质性,成品率高。

  • 12、厚度,长度均可调,一模两用。(60、90、120、150、180、200均可定制生产)

  • 13、适用范围广

服务体系:

  • 1、公司成立十余年,有着多年的墙板生产经验,且积累了大批技术精英,提供成套生产工艺,针对客户的需求,结合不同地域材料特性和墙板市场情况,提供材料工艺配方(并根据实际客户对隔音、防水、防火、防震、防腐、强度、保温、重量等特殊要求,提供相关的改良配方)

  • 2、提供多种厂房设计方案,市场可行性报告,降低客户投资风险

  • 3、提供整套生产线的各模块组合方案、客户可自由组配、选择;可定单式设计制造

  • 4、提供墙板安装施工工艺及构造连接构造应用图

  • 5、进行现场设备安装、调试、协助客户正常完成正常生产运作

  • 6、提供全程无忧服务,确保装备的高稳定可靠性,真正做到“一机多用”

  • 7、及时传递国家墙改的产业政策,确保客户紧跟国家墙改指导方向

我公司拥有多种墙板生产线装备,可生产不同材料,多种孔型的空心墙板及复合墙板,如需了解请提供参数。
