装配式围墙成套设备-工厂化预制围墙板-可重复利用 美观

人气:41 文章出处:本站 发表时间:2023-11-28 17:32:24

早在2018年,住建局就曾公布消息:“为提升市民对环境的满意度,规范建筑工地现场围墙设置,提升全市建筑工地文明施工管理水平”。一些地方住建局也便要求建筑工地推广使用装配式围墙,由此可见,装配式围墙的春天早已到来!

1、什么是装配式围墙?

装配式围墙是指由装配式围墙成套设备在工厂内将一些配套的预制部品部件工业化制造而成,再运往工地装配起来的建筑围墙。

市面上常见的围墙结构形式有如下三种:

1)砌体结构围墙:这是目前最常见的围墙结构形式,主要有清水砖围墙、砂浆饰面围墙、干粘石饰面围墙等。

2)装配式围墙:装配式围墙形式主要预制混凝土柱+预制墙板实体围墙、型钢柱+预制墙板实体围墙等。

3)栅栏式通透围墙:主要有铸铁铁艺围栏、钢制栅栏、PVC栅栏、水泥花砖围墙等。


2、玛纳装配式围墙成套设备

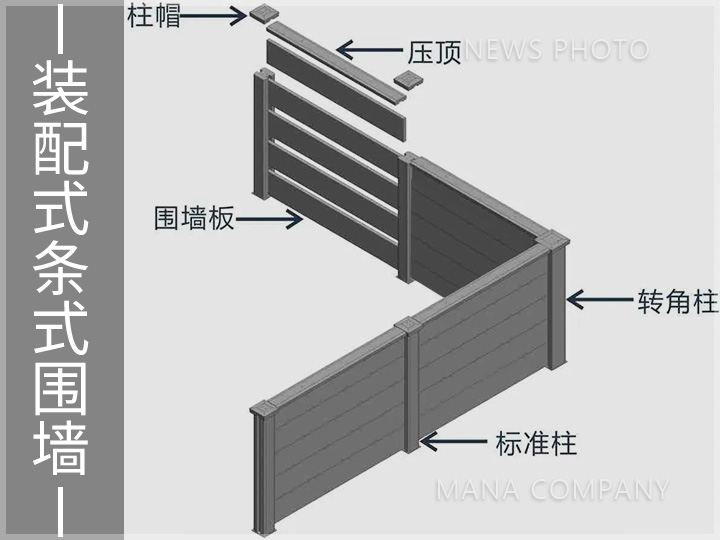

玛纳公司推广的装配式围墙成套设备主要有条式围墙板设备和宽幅大板式围墙板设备两种,并有与之配套的压顶模具、柱墩模具、围墙柱模具、柱帽模具。

A:装配式条式围墙成套设备产能配套有两种方案供其选择,生产规格为:条板宽度在0.5m-0.6m间,条板长度在3m-4m间,条板厚度在60mm-150mm间,支持定制客户所需的任意规格。

1)单线年产1万米,需配备4台围墙板模具(12块/台)

2)单线年产2万米,需配备4台围墙板模具(24块/台)


B:装配式大板围墙成套设备产能配套有两种方案供其选择,生产规格为:大板宽度在1.6m-2.5m间,大板长度在3m-4m间,大板厚度在60mm-150mm间,支持定制客户所需的任意规格。

1)单线年产1.5万米,需配备4台围墙板模具(8块/台)

2)单线年产3万米,需配备4台围墙板模具(16块/台)


玛纳公司提供的围墙板设备中可配套衬模技术,成型不同造型的围墙板饰面,装配成功后无需二次装饰围墙板的表面。可以助力投资用户工厂化制造预制围墙板,这些围墙板可重复利用,且美观。

3、装配式围墙设计控制要点

1)基础:基础混凝土标号C25,独立基础尺寸模数推荐采用1200mm和1400mm。独立基础杯口顶面覆土±200mm。二次灌浆混凝土标号C30。基础回填土必须分层夯实,分层厚度≤300mm,压实系数≥0.94。

2)围墙柱:预制混凝土抗风柱采用C40标号,柱截面尺寸按计算且不宜小于300mm×300mm。纵向钢筋采用HRB335,箍筋采用HPB300。柱距4.0m,角柱间距不应小于3.0m。当站内外高差≤0.5m时,围墙高度H取2500mm,当站内外高差>0.5m时,围墙高度H取2200mm,柱顶水平位移限制为[H/100]。

3)围墙板:清水混凝土预制条板厚度不小于60mm。板宽模数推荐采用500mm和600mm;板长模数推荐采用3000~4000mm,取100mm的整倍数。

4)压顶:预制装配式压顶混凝土标号C25,两侧设置滴水线。厂家成品预制,现场装配安装。

5)构造要求沉降缝、伸缩缝合并设置,缝内填聚乙烯挤塑板,表面采用密封耐候胶嵌缝。围墙内侧靠墙根部设置500mm宽,100mm厚的碎石防溅带,防溅带侧边设置护砖。


4、装配式围墙优势诸多

装配式预制围墙经过近十年的市场推广,相比砖砌围墙和彩钢围挡,已表现出明显优势:


① 造价成本低。预制围墙的造价比普通砖砌围墙的建造成本降低1/3。

② 重复利用。预制围墙可拆卸拼装、重复利用,这将节省更多成本,降低工程造价。

③ 造型美观。预制围墙设计精巧别致,墙体花饰丰富,非常适合城市市政建设、美化环境的需要,是彩钢围挡和砖砌围墙无法比拟的。

④ 施工期短。预制围墙的施工期不到砖砌围墙施工的1/3,极大加快了工程建设速度。

⑤ 安全性高。预制围墙的物理性能优于普通砖砌围墙和彩钢围挡,其抗压强度、抗弯极限强度、抗冲击性等各项指标均符合国家标准,极大保障了施工建设安全。

⑥ 绿色环保。预制围墙采用新型墙体材料制作而成,与砖砌围墙和彩钢围挡相比,节省了大量的土地、钢铁等不可再生资源,符合国家环保节能政策。

⑦ 不受气候影响。预制围墙的施工不受冬季下雪等恶劣气候条件影响,极大地保证了施工进度。

⑧ 量身定制。能根据建设施工单位要求量身制定个性化产品。
