预应力混凝土双T板与单T板介绍

1. 预应力混凝土双T板

预应力混凝土双T板是由板、梁结合的预制钢筋混凝土承载构件,由宽大的面板和两根窄而高的肋梁组成,其断面呈两个“T”形。其面板既是横向承重结构,又是纵向承重肋的受压区。受压区截面较大,中和轴接近或进入面板,受拉主钢筋有较大的力臂。所以双T板具有良好的结构力学性能,明确的传力层次,简洁的几何形状,是一种可制成大跨度、大覆盖面积的比较经济的承载构件。预应力双T板跨度可达20m,如用高强轻质混凝土则可达30m。

双T板受力断面经济合理,截面有效高度大且混凝土用量少,方便使用高强预应力钢筋和高强混凝土。双T板由于采用了高强钢筋和混凝土,承载力高、经济性好,有利于减轻结构自重,节约钢筋及混凝土用量;采用预应力技术,适合于大板跨的功能需求;耐久性好、承载可靠。另外,设计施工实践表明,商业建筑往往功能明确、柱网相对规则、体量大,所以适合采用装配式技术建造。而双T板能实现商业对大空间的要求,与主体结构连接便捷、标准化程度高、大型化减少构件数量、吊装效率高,这些都充分体现出双T板的技术经济性优势,未来应用前景广阔。

预应力双T板在我国的推广应用已取得了一定的成绩,主要应用于各种工业厂房及公共建筑的屋面板中。我国已经有国标图集SG432,但现有的国标图集的编制受到了已有模具尺寸等影响,还需国家尽快修订国标图集,以及编制相应的产品标准、加强新结构体系的研究与推广。希望预应力双T板在我国的应用能够得到更广泛的推广。

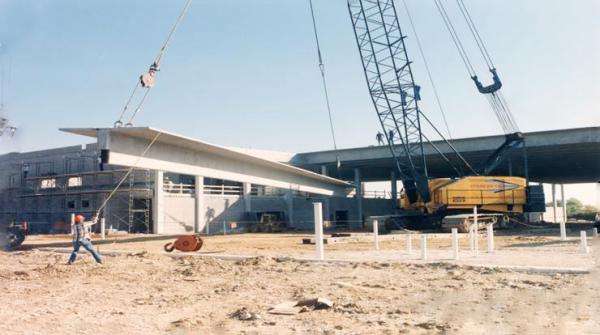

2. 单T板

单T板是1962年由预应力混凝土先驱、世界有名的林同炎搏士发明的,跨度可以达到40m,是一种有效的超大跨度的预制产品。它多用于多层房屋的屋盖和楼面,不但能提供大跨度的空间,而且造价低、施工速度快,具有良好的综合经济效益。

3. 拱板

拱板是通过混凝土把拱肋拱波结合成整体的结构物。较为常用的有波形或折线形拱板,拱顶拱脚区段宜在拱板顶适当处设置横向钢筋,并与拱肋的锚固钢筋,拱板顶的纵向钢筋相连接,以加强拱圈的整体性。拱板采用预应力混凝土构件,具有构件截面积小、自重轻、刚度大、抗裂度高、耐久性好、材料省等优点。拱板多用于多层房屋的屋盖,在粮库建筑中应用较多。
