用于建筑围护系统的轻质混凝土一般容重不高于1000kg/m3，与普通混凝土相比，轻质混凝土有以下优点。
首先，轻质混凝土具有良好的受力性能，可以满足墙板的自承重;
其次，轻质混凝土容重轻，可以有效降低结构的水平抗震力和竖向荷载，且易于运输和吊装;
最后，轻质混凝土保温性能好，导热系数仅为普通混凝土的十分之一左右。

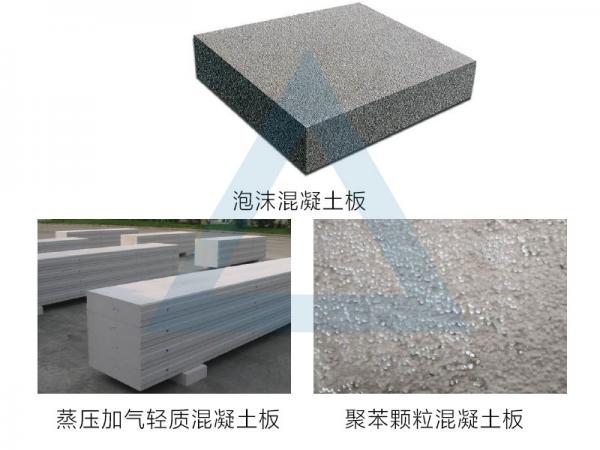

国内市场中有多种轻质混凝土围护墙板，其中应用比较广泛的材料有蒸压加气混凝土、泡沫混凝土和聚苯颗粒混凝土三种。
1. 蒸压加气混凝土
蒸压加气轻质混凝土(ALC)是以粉煤灰、水泥、石灰等为原料，经过高压蒸汽养护后得到的多气孔混凝土。加气混凝土的容重一般为500-800kg/m3，市场主流的B05-B07级的ALC的导热系数为0.14-0.18W/(m·K)。加气混凝土的吸水率高达45%以上，即使使用界面剂，粉刷层依然会出现空鼓、脱皮和裂纹等工程质量问题，同时加气混凝土的生产采用蒸压工艺，能耗和二氧化碳排放量很大。
2. 泡沫混凝土
泡沫混凝土是以胶凝材料为基料，采用化学发泡和物理发泡等工艺，所制成的含有大量微小均匀独立气孔材料。胶凝材料可以是水泥(如通用水泥，硫铝酸盐水泥，镁质水泥，碱矿渣水泥等)、蒸压硅酸盐、石膏等。泡沫混凝土的容重一般为150-450kg/m3，B02-B04级的泡沫混凝土导热系数为0.055-010W/(m·K)，且吸水率一般低于10%，部分超低吸水率泡沫混凝土产品可低至2%-5%，且空气污染少，绿色环保。在同等密度和同等生产条件下，物理发泡的泡孔更为细密，泡孔壁所形成的传热路径更长更曲折，导热系数也更低，为保证泡沫混凝土的保温性能，应尽可能选择物理发泡工艺。
3. 聚苯颗粒混凝土
聚苯颗粒混凝土由发泡水泥和保温基材混合而成。聚苯颗粒混凝土既可以在现场直接浇筑墙体，也可以在工厂制作成各种预制构件后现场吊装。聚苯颗粒混凝土的保温基材是聚苯颗粒，容重在280kg/m3及以上的聚苯颗粒混凝土的防火性能能够达到国家A级标准，克服了聚苯乙烯作为有机保温材料的缺点。
4. 综合应用
蒸压加气混凝土板是一种工艺非常成熟的轻质混凝土墙板，具有良好的保温隔热性能，在南方有广泛的应用，但很难满足北方等寒冷地区的保温要求，因此我们决定以ALC板为内外叶板，以岩棉为夹芯板制作三明治复合墙板，因岩棉的保温隔热性能优于蒸压加气混凝土，因此可以满足北方地区的保温要求。
轻骨料混凝土的容重略高于轻质混凝土，保温性能相比轻质混凝土较差，但因夹芯层使用的是保温性能极佳的XPS挤塑板，因此围护墙板整体的容重和保温性能可以满足轻质混凝土围护墙板的设计要求。
